Erste Anlagenplanung
mit den Modulen von Martin
wie groß kann die Anlage werden und wie passt diese in den Raum,
so das man diese ohne Hindernisse umrunden kann.

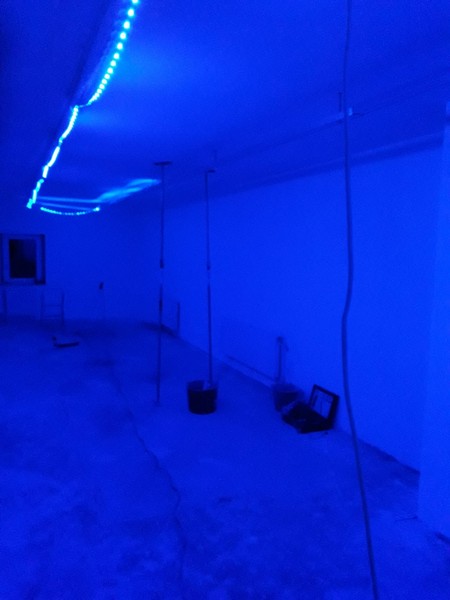

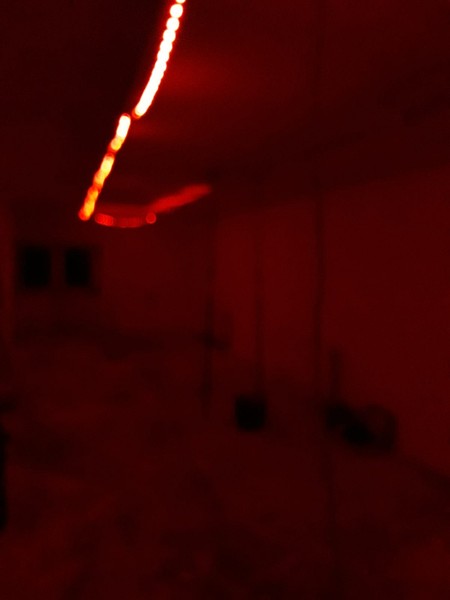

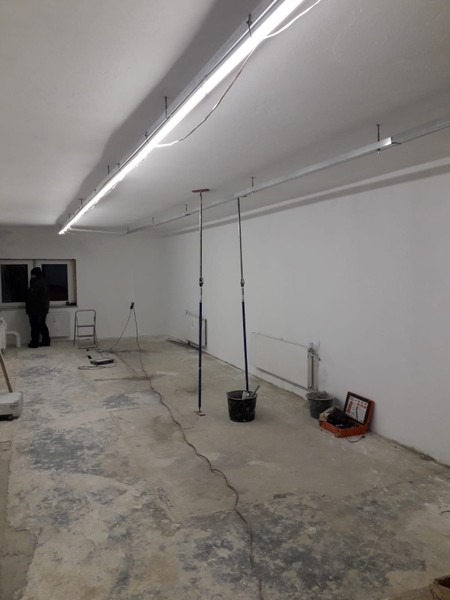

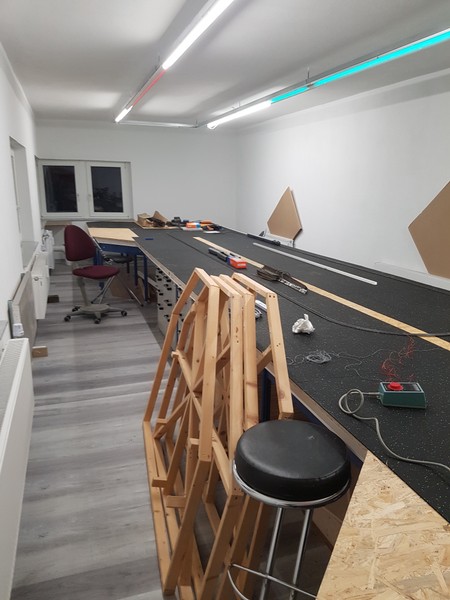

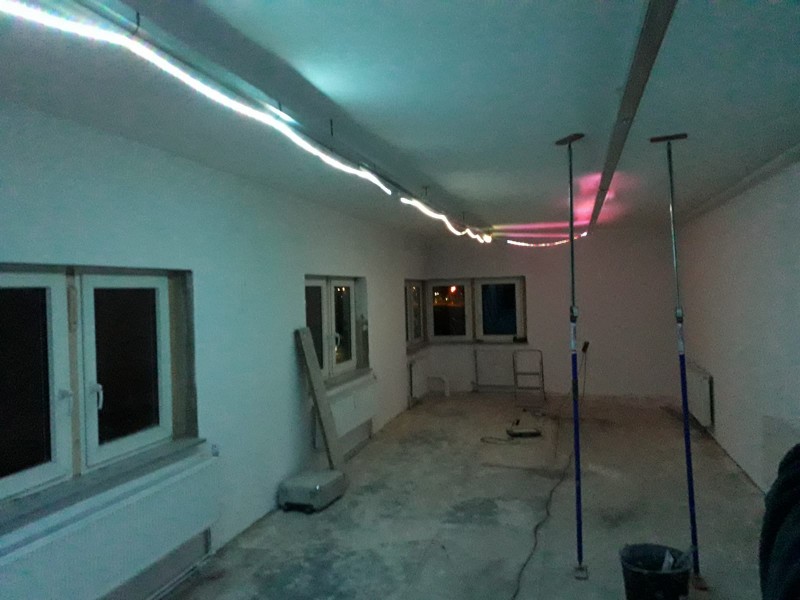

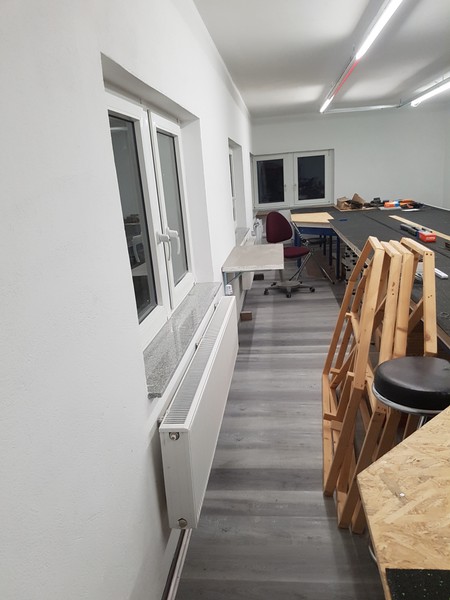

Die Beleuchtung und das Grundgerüst für die Anlage steht soweit.
Die Maße der Anlage:
Länge ca. 10 Meter plus
Breite ca. 2 Meter plus

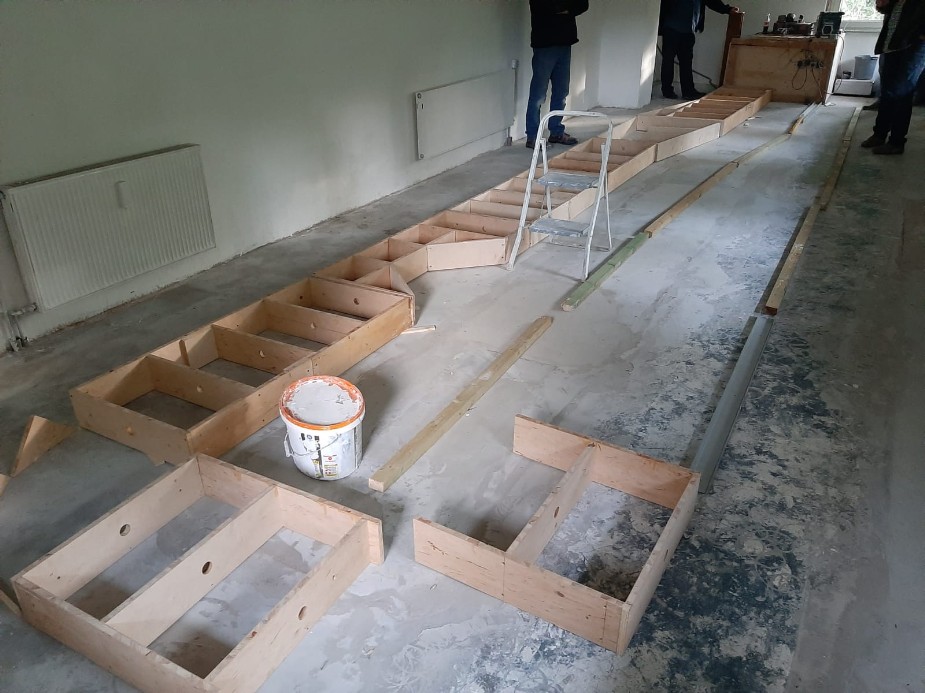

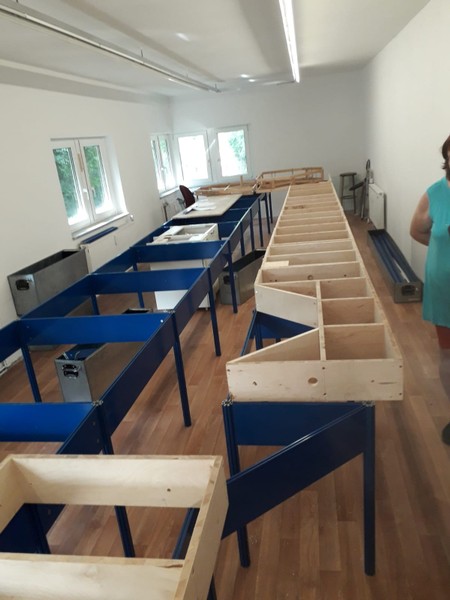

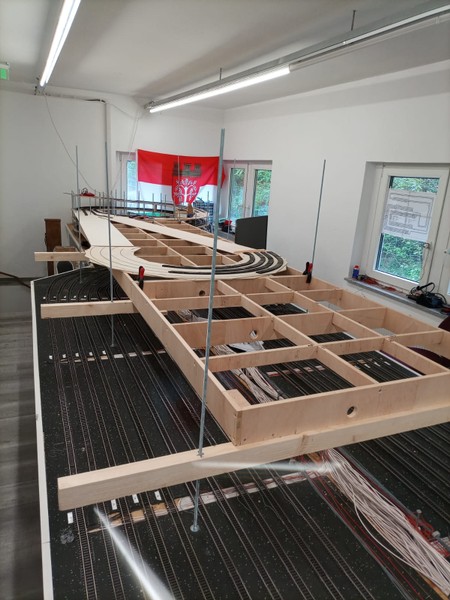

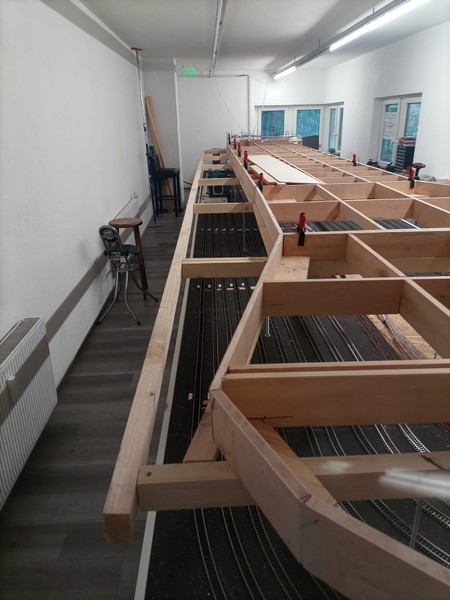

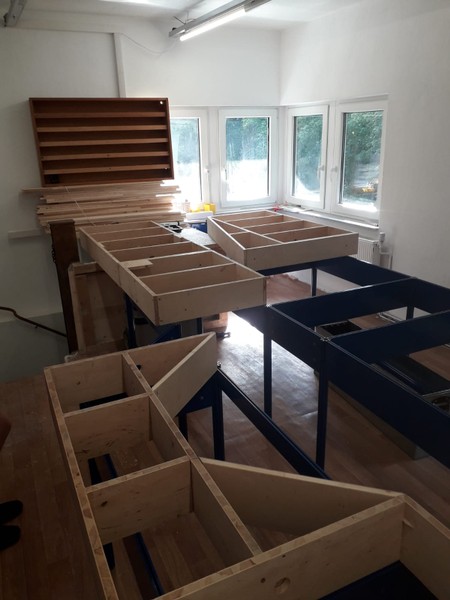

Das Grundgerüst der Anlage besteht aus einem Messestand.


Die Anlage soll so gebaut werden das wenn man auf der einen Seite steht nicht auf die andere Seite sehen kann,
man muss schon um die Anlage herum laufen damit man den Rest der Anlagen sehen kann.
Als Umlauf gibt es ein ca. 80 bis 85 cm breiter Gang.

Als Anlagenthema ist geplant:
Herdecke und Hagen Vorhalle (ehemals Herdecke Süd)
Epoche wird 3 bis 4
Die Bahnhöfe können nicht komplett in den Ausmaßen
wie im Vorbild gebaut werden aus Platzgründen.
Gefahren wird Gleich- und Wechselstrom.


neue Planung.
Im Anlagenraum in der ersten Etage wird die Anlage nach dem
Thema Hagen-Vorhalle/Herdecke-Süd gebaut. Da Herdecke leider aus Platzgründen dort nicht realisiert
werden kann wird Herdecke als Modulanlage gebaut. Geplant ist diese mit dem alten Gebäude das im
2ten Weltkrieg zerstört wurden bzw. auswechselbar mit dem Neubau der bis ca. 2014 dort gestanden hat.
(siehe Modulanlage)

Steuerung der Anlage:
IntelliBox von Uhlenbrock
PC Software WinDigipet z.Z. Version 2009
S88 Module von Miniature
Weichendecoder Viessmann

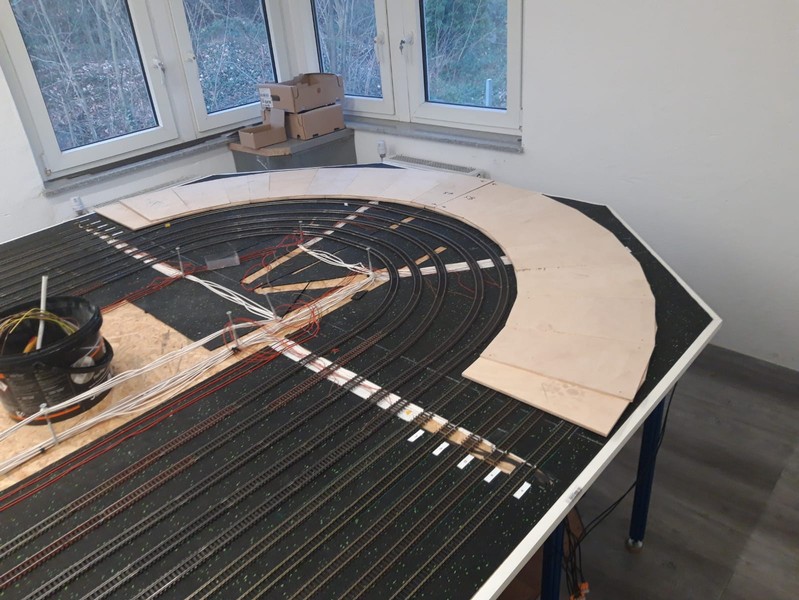

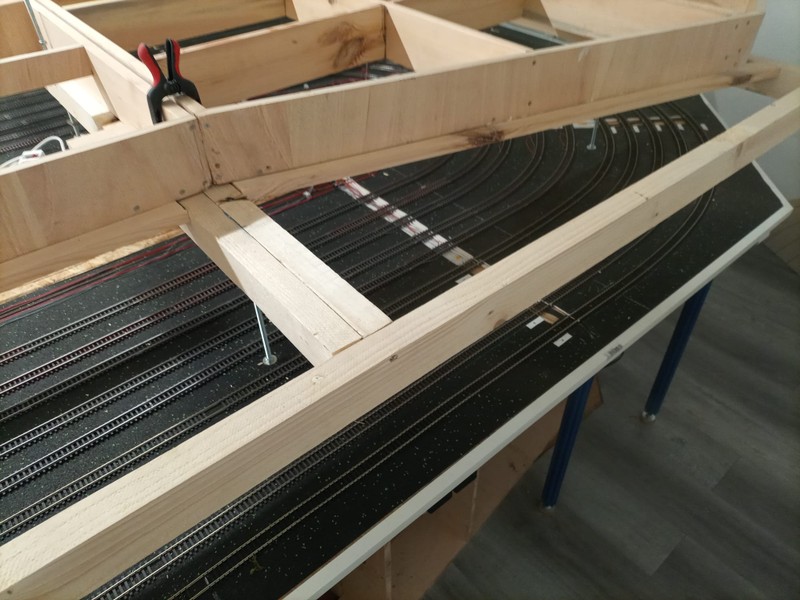

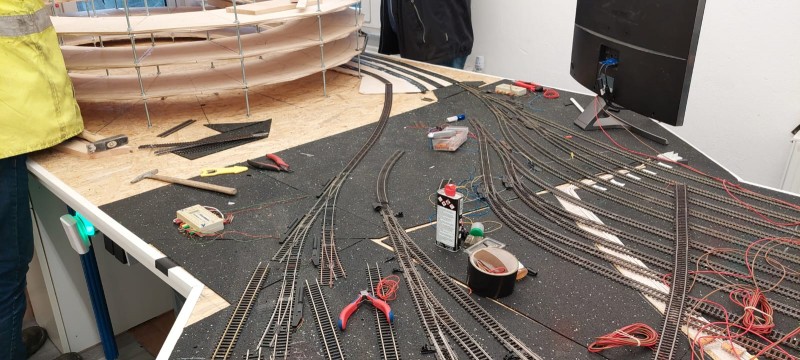

Schattenbahnhof:
der Schattenbahnhof wird aus je 5 Gleisen Wechsel-/Gleichstrom bestehen.
    Gleichstrom: 4 Gleise mit 4 Blöcken ca. 4,25 m
                     1 Gleis mit 2 Böcken ca. 8,50 m
Wechselstrom: 4 Gleise mit 4 Blöcken ca. 3,5 m
                1 Gleis mit 2 Böcken ca. 7 m


(Diashow)
